서버실 구축사례 – HPE Gen10 DL380 서버 장착부터 세팅까지 2025-06-25 Read : 111

설치개요

고객사 *****솔루션(주)
설치일 2025-04-07
제조사 HPE
모델명 ProLiant DL380 Gen10 Plus 8LFF NC CTO Server
히스토리 경기도 평택에 위치한 의료기기 부품 전문 제조기업의 본사 서버실에 HPE DL380 Gen10 Plus 8LFF CTO 서버 2대가 새롭게 설치되었습니다.

고객사는 ERP, MES, 그룹웨어 등을 통합 운영하며 최근 몇 년 사이 다음과 같은 전산 환경 문제를 겪고 있었습니다.

- 기존 서버 노후화로 빈번한 시스템 다운 및 지연
- 원격 근무 증가로 인한 서버 부하 확대
- 백업 장애, 유지보수 비용 증가, 하드웨어 교체 필요성 대두

이번 프로젝트는 단순 장비 교체가 아니라, 향후 인프라 확장을 위한 기반을 새롭게 다지는 전략적 결정이었습니다.

✅ 선정 장비: HPE ProLiant DL380 Gen10 Plus
고객이 선택한 장비는 HP의 스테디셀러인 DL380 Gen10 Plus 모델 (8LFF CTO 구성)으로, 다음과 같은 특징을 갖고 있습니다:
- 최신 인텔 Xeon Scalable Gen3 프로세서 지원
- 고속 DDR4 메모리 및 NVMe SSD 확장 가능
- iLO 5 원격 제어로 무중단 장애 대응 가능
- 하드웨어 기반의 Secure Boot 및 BIOS 보안 기능 내장
- 업계 최고 수준의 안정성과 유지관리성 확보

[ 🛠 설치 과정 스토리 ]

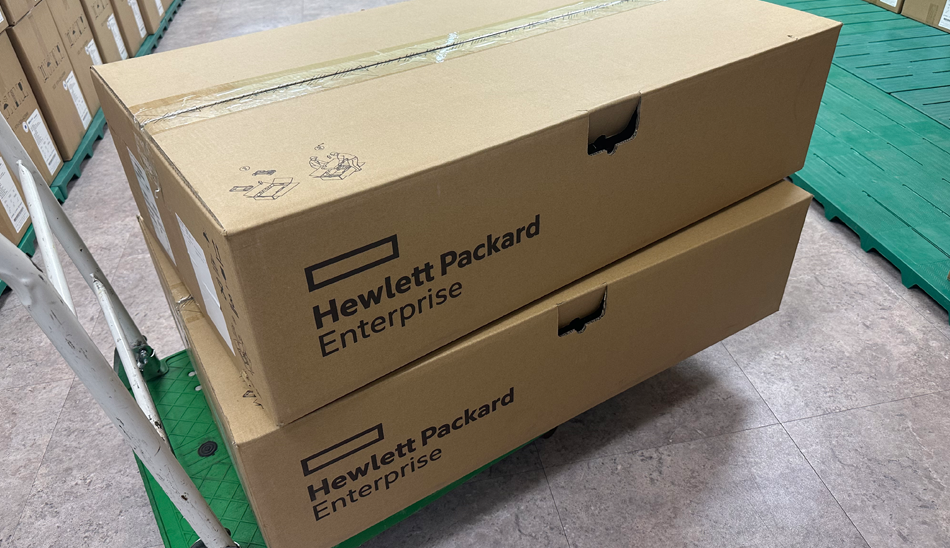

1️⃣ 장비 입고 및 검수 – 설치의 시작은 ‘정확한 확인’에서
HPE 정품 박스를 통해 서버 2대가 입고되었습니다.
박스 외관에는 장비 모델명 구성 체크리스트가 표기되어 있어 개봉 전 확인이 수월했고, 장비 손상 여부를 점검하기 위한 외관 검수와 부품 체크리스트 확인이 먼저 진행되었습니다.

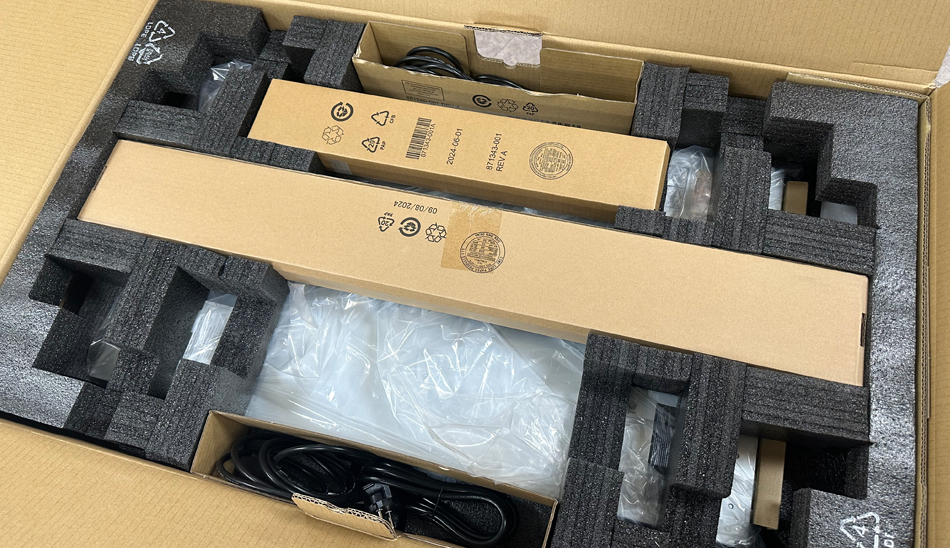

✔ 박스 구성:
- DL380 Gen10 Plus 본체
- 랙마운트 전용 레일 키트
- 전원 케이블 및 부속품
- 사용자 가이드 및 보증서

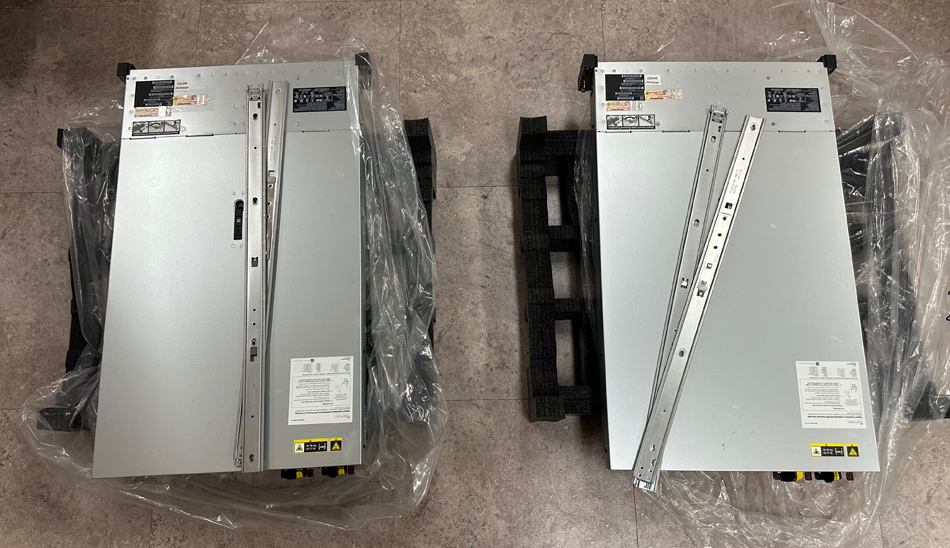

2️⃣ 랙마운트 설치 준비 – 정전기 방지부터 포지션 결정까지
작업자는 바닥에 정전기 방지 매트를 설치하고, 서버 본체를 조심스럽게 꺼내 마운트 전 기본 조립과 테스트를 진행했습니다.
DL380은 약 17kg으로 무게가 있기 때문에 2인 1조 작업으로 안전하게 진행했습니다.

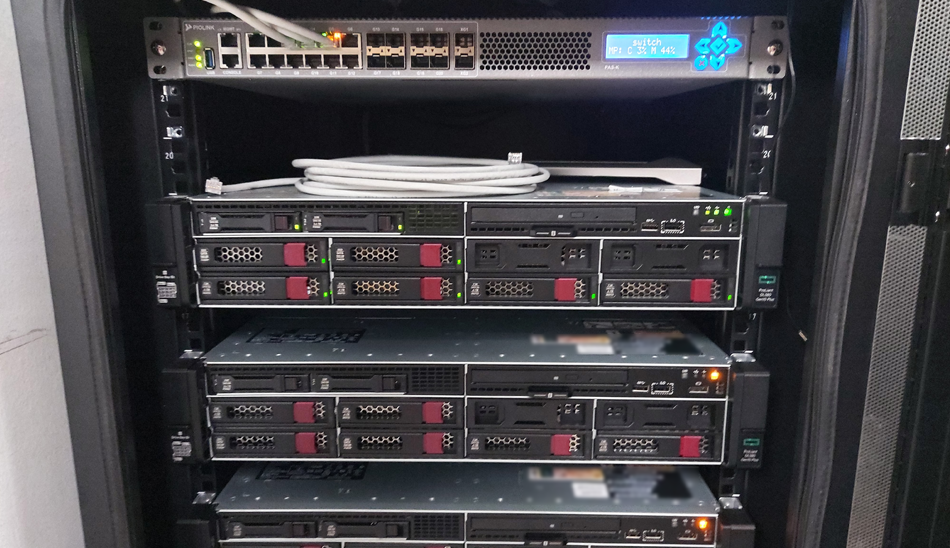

3️⃣ 랙 장착 및 구성 – 발열, 공기 흐름, 유지보수까지 고려
기존 장비와의 간섭을 피하면서도 발열 분산과 공기 흐름 확보를 위해 두 대의 서버는 상·하단 분산 방식으로 설치되었습니다.
마운트 후 슬라이딩 테스트와 서버 수평도 확인, 진동 발생 여부까지 체크해 서버의 물리적 안정성을 최종 확인했습니다.

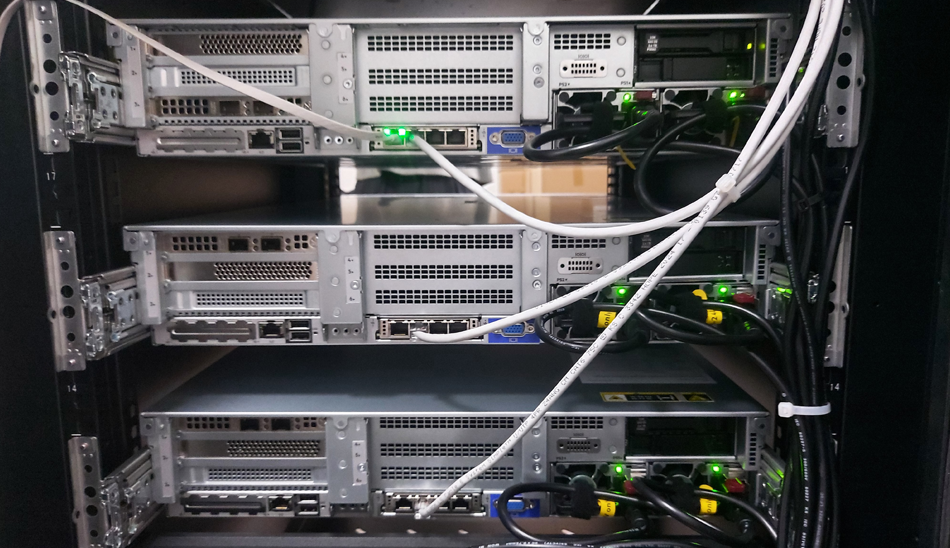

4️⃣ 후면 케이블링 – 정리 상태가 장애 대응 속도를 결정한다
전원 및 네트워크 연결은 다음 원칙에 따라 설계되었습니다:
- ✅ 전원: UPS 전용 포트와 일반 전원 포트 분리 구성
- ✅ LAN: 메인 NIC 1Gb 포트와 iLO 전용 포트 분리
- ✅ 정리: 각 케이블 라벨링 / 포트별 채널 고정 / 단선방지 처리
이 단계는 설치 이후에도 유지보수에 큰 영향을 미치는 구간으로, 특히 후면의 접근성과 시인성을 고려해 케이블이 겹치지 않도록 정리됐습니다.

5️⃣ 부팅 및 iLO 세팅 – 실무자의 안정감은 이 화면에서 시작된다
모든 하드웨어 연결 후 전원을 인가하고, BIOS 세팅 → RAID 구성 → iLO 네트워크 설정을 진행했습니다.
- RAID1 구성으로 데이터 보호
- iLO5에 IP 등록 후 관리자 계정 생성
- 외부에서 원격 접속 테스트 및 시스템 이벤트 확인

6️⃣ 설치 완료 – 서버실 구조까지 고려한 확장 가능한 마감
설치 후 서버는 ERP, 백업, 문서관리 시스템으로 역할이 분배되며, 케이블은 유지보수팀의 접근을 고려해 방향과 여유 길이까지 체크하며 정리되었습니다.
현재 설치된 서버는 단독 운영 뿐 아니라 향후 UPS, L4, 백업 스토리지와의 연동을 전제로 공간 배치와 전력 포트까지 미리 설계된 상태입니다.

🔄 향후 연동 및 확장 계획
이번 서버 구축은 단독 장비 도입으로 끝나는 것이 아닙니다.
설치 이후 고객사는 다음과 같은 전산 인프라 확장 계획을 동시에 준비하고 있습니다.​
① L2/L3 스위칭 허브 구성
- 기존 단일 허브 → VLAN 기반 네트워크 분리
- CCTV, VoIP, NAS 등 유선 장비별 대역 구분 및 통합
- PoE 지원 포트 구성 → 전력 + 데이터 일체화

② UPS 이중화 설비 도입
- 정전 시 서버 전용 회선 절체 구성
- 급작스러운 전원 차단 시 RAID/스토리지 손상 방지
- SNMP 기반 실시간 전력 모니터링 계획 포함

③ L4 스위치 및 트래픽 분산
- 외부 접속 사용자 증가 대응
- ERP / DB / 백업 트래픽 병목 최소화
- VPN 접속 및 클라우드 연동 트래픽 자동 라우팅 설정

​📍 이처럼 “서버 중심으로 전체 네트워크와 보안 체계를 통합하는 단계별 전략”을 수립 중이며,신성씨앤에스는 이를 1회성 납품이 아닌 파트너십 기반 구축으로 함께 설계하고 있습니다.

🎯 구축 기대 효과
이번 HPE 서버 구축을 통해 고객사는 단순히 새로운 장비를 얻는 것이 아니라, 다음과 같은 중장기적 효과를 기대할 수 있게 되었습니다.
- 🔄 업무 연속성 : 장애 발생 시 iLO 원격제어 + RAID 기반 복구 신속
- 📊 운영 효율성 : 백업 속도 향상 / 서버 응답속도 30% 이상 개선
- 🧱 IT 표준화 : BIOS 설정 통일, 네트워크 포트 표준 구성 가능
- 🛡 보안 강화 : 관리 계정 분리 / iLO 접근 통제 / 외부 접속 로그화
- 💸 유지비 절감 : 노후장비 유지비 제거 + 이중화 구성으로 장애 복구 비용 절감
- 📈 확장 용이성 : NAS, L4, UPS 등과의 연동 및 장기 계획에 유연 대응
